碳鋼平焊法蘭是一種常用的管道連接元件，主要由碳鋼材質制成，通過平焊的方式與管道或其他法蘭進行連接。碳鋼平焊法蘭一般由法蘭盤、螺栓孔和密封面等部分組成。法蘭盤是連接的主體部分，通過螺栓孔與管道或其他法蘭連接；密封面則是確保連接處密封性能的關鍵部分。
碳鋼平焊法蘭廣泛應用于石油、化工、天然氣、船舶、建筑等領域的管道系統中。它們作為管道連接的關鍵部件，承擔著傳輸介質、承受壓力、防止泄漏等重要任務。
碳鋼平焊法蘭的規格
Sealing Face | RF, FF, FTJ |
Size Range | 1/2" - 24" / DN15 - DN600 |
Pressure Rating | Class 150, 300, 600, 900, 1500, 2500lb |
Standard | ANSI / ASME B16.5, EN1092-1 |
Carbon Steel | ASTM A105 / A105N |
碳鋼平焊法蘭尺寸
碳鋼平焊法蘭的尺寸為1/2”到24”,壓力等級有 150#, 300#, 600#, 900#, 1500#, 2500#
壓力150碳鋼平焊法蘭尺寸
NPS | A | B | C | D | F | G | H | I | J |
inch | inch | inch | inch | inch | inch | No. of Holes | inch | inch |
mm | mm | mm | mm | mm | mm | mm | mm |
1/2 | 3.50 | 0.88 | 0.44 | 0.62 | 1.19 | 1.38 | 4 | 0.62 | 2.38 |
88.90 | 22.40 | 11.20 | 15.70 | 30.20 | 35.10 | 15.70 | 60.45 |
3/4 | 3.88 | 1.09 | 0.50 | 0.62 | 1.50 | 1.69 | 4 | 0.62 | 2.75 |
98.60 | 27.70 | 12.70 | 15.70 | 38.10 | 42.90 | 15.70 | 69.85 |
1 | 4.25 | 1.36 | 0.56 | 0.69 | 1.94 | 2.00 | 4 | 0.62 | 3.12 |
108.00 | 34.50 | 14.20 | 17.50 | 49.30 | 50.80 | 15.70 | 79.25 |
1 1/4 | 4.62 | 1.70 | 0.62 | 0.81 | 2.31 | 2.50 | 4 | 0.62 | 3.50 |
117.30 | 43.20 | 15.70 | 20.60 | 58.70 | 63.50 | 15.70 | 88.90 |
1 1/2 | 5.00 | 1.95 | 0.69 | 0.88 | 2.56 | 2.88 | 4 | 0.62 | 3.88 |
127.00 | 49.50 | 17.50 | 22.40 | 65.00 | 73.15 | 15.70 | 98.60 |
2 | 6.00 | 2.44 | 0.75 | 1.00 | 3.06 | 3.62 | 4 | 0.75 | 4.75 |
152.40 | 62.00 | 19.10 | 25.40 | 77.70 | 91.90 | 19.10 | 120.70 |
2 1/2 | 7.00 | 2.94 | 0.88 | 1.12 | 3.56 | 4.12 | 4 | 0.75 | 5.50 |
177.80 | 74.70 | 22.40 | 28.40 | 90.40 | 104.60 | 19.10 | 139.70 |
3 | 7.50 | 3.57 | 0.94 | 1.19 | 4.25 | 5.00 | 4 | 0.75 | 6.00 |
190.50 | 90.70 | 23.90 | 30.20 | 108.00 | 127.00 | 19.10 | 152.40 |
3 1/2 | 8.50 | 4.07 | 0.94 | 1.25 | 4.81 | 5.50 | 8 | 0.75 | 7.00 |
215.90 | 103.40 | 23.90 | 31.75 | 122.20 | 139.70 | 19.10 | 177.80 |
4 | 9.00 | 4.57 | 0.94 | 1.31 | 5.31 | 6.19 | 8 | 0.75 | 7.50 |
228.60 | 116.10 | 23.90 | 33.30 | 134.90 | 157.20 | 19.10 | 190.50 |
5 | 10.00 | 5.66 | 0.94 | 1.44 | 6.44 | 7.31 | 8 | 0.88 | 8.50 |
254.00 | 143.80 | 23.90 | 36.60 | 163.60 | 185.70 | 22.40 | 215.90 |
6 | 11.00 | 6.72 | 1.00 | 1.56 | 7.56 | 8.50 | 8 | 0.88 | 9.50 |
279.40 | 170.70 | 25.40 | 39.60 | 192.00 | 215.90 | 22.40 | 241.30 |
8 | 13.50 | 8.72 | 1.12 | 1.75 | 9.69 | 10.62 | 8 | 0.88 | 11.75 |
342.90 | 221.50 | 28.40 | 44.50 | 246.10 | 269.70 | 22.40 | 298.50 |
10 | 16.00 | 10.88 | 1.19 | 1.94 | 12.00 | 12.75 | 12 | 1.00 | 14.25 |
406.40 | 276.30 | 30.20 | 49.30 | 304.80 | 323.90 | 25.40 | 362.00 |
12 | 19.00 | 12.88 | 1.25 | 2.19 | 14.38 | 15.00 | 12 | 1.00 | 17.00 |
482.60 | 327.10 | 31.75 | 55.60 | 365.30 | 381.00 | 25.40 | 431.80 |
14 | 21.00 | 14.14 | 1.38 | 2.25 | 15.75 | 16.25 | 12 | 1.12 | 18.75 |
533.40 | 359.10 | 35.10 | 57.15 | 400.10 | 412.80 | 28.40 | 476.30 |
16 | 23.50 | 16.16 | 1.44 | 2.50 | 18.00 | 18.50 | 16 | 1.12 | 21.25 |
596.90 | 410.50 | 36.60 | 63.50 | 457.20 | 469.90 | 28.4 | 539.8 |
18 | 25.00 | 18.18 | 1.56 | 2.69 | 19.88 | 21.00 | 16 | 1.25 | 22.75 |
635.00 | 461.80 | 39.60 | 68.30 | 505.00 | 533.40 | 31.75 | 577.9 |
20 | 27.50 | 20.20 | 1.69 | 2.88 | 22.00 | 23.00 | 20 | 1.25 | 25 |
698.50 | 513.10 | 42.90 | 73.15 | 558.80 | 584.20 | 31.75 | 635 |
24 | 32.00 | 24.25 | 1.88 | 3.25 | 26.12 | 27.25 | 20 | 1.38 | 29.5 |
812.80 | 616.00 | 47.80 | 82.60 | 663.40 | 692.20 | 35.1 | 749.3 |
平焊法蘭和對焊法蘭的對比

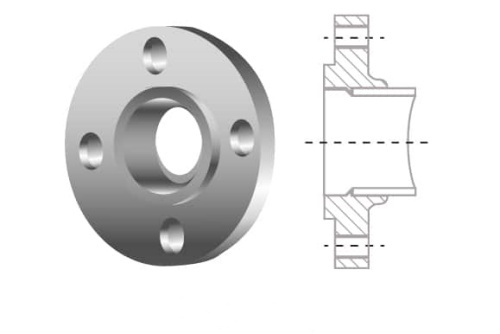

平焊法蘭與管道的連接是先將管子插入法蘭內孔至適當位置，然后再搭焊。平焊法蘭適用于壓力等級比較低,壓力波動、振動及震蕩均不嚴重的管道系統中。

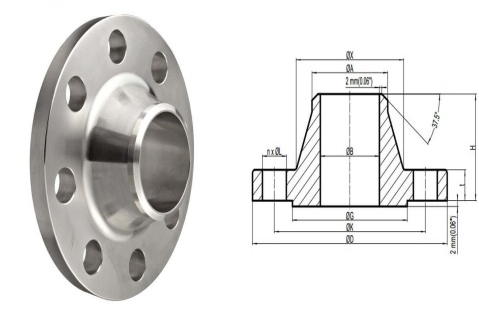

對焊法蘭與平焊法蘭不同之處在于從法蘭與管子焊接處到法蘭盤有一段長而傾斜的高頸,此段高頸的壁厚沿高度方向逐漸過渡到管壁厚度，改善了應力的不連續性，因而增加了法蘭強度。
平焊法蘭因其成本較低、安裝簡單而適用于中低壓管道系統；而對焊法蘭則因其高強度、高密封性和高承載能力而適用于高壓和高溫管道系統。
平焊法蘭（SO） 對焊法蘭（WN）
碳鋼平焊法蘭的優點
1.制造簡單、成本低：碳鋼平焊法蘭的制造過程相對簡單，材料成本也較低，這使得它在經濟上具有較大的優勢。
2.易于安裝：平焊法蘭焊接裝配時較易對中，安裝過程相對簡便。
3.密封性能良好：盡管平焊法蘭的主要設計缺點是不能完全保證無泄漏，但在適當?shù)脑O(shè)計和維護下，它仍然可以提供良好的密封性能。通過合理的螺栓緊固和墊片選擇，可以有效防止介質泄漏。
4.節省空間和重量：平焊法蘭的設計緊湊，相較于其他類型的法蘭，它可以在一定程度上節省空間和減輕重量。這對于空間有限或需要減輕設備重量的場合尤為重要。
如何檢驗平焊法蘭
首先通過目視檢查法蘭表面，確認其是否光滑、平整，通過觸摸檢查進一步確認法蘭表面是否有毛刺、凸起或其他不平整的地方。然后測量法蘭的直徑、厚度、孔徑等關鍵尺寸，并與標準要求進行對比。之后進行機械性能測試，包括拉伸強度、屈服強度、伸長率等機械性能的測試。
怎樣包裝平焊法蘭
關于碳鋼平焊法蘭的包裝，首先對法蘭表面進行清潔，去除油污、灰塵等雜質。然后在法蘭表面涂上防銹油或防銹漆，以防運輸過程中生銹。將每個法蘭單獨用塑料薄膜包裹，確保表面不受損。之后將多個法蘭用泡沫或軟墊隔開，放入木箱中，確保固定不移動。
