we hane experience to develop and  lo calize construction and attachment at daewoo
ASEM B16.5對焊法蘭的規格介紹
來源: | 作者:qibest | 發布時間: 2025-04-23 | 17 次瀏覽 | 分享到:



           上海奇倍管件有限公司是一家專業生產和銷售管件和法蘭的生產企業。ASME B16.5對焊法蘭是我們主要產品之一，我們生產的管件和法蘭主要適用于石油、天然氣、化工等相關行業。


       什么是ASME B16.5標準？

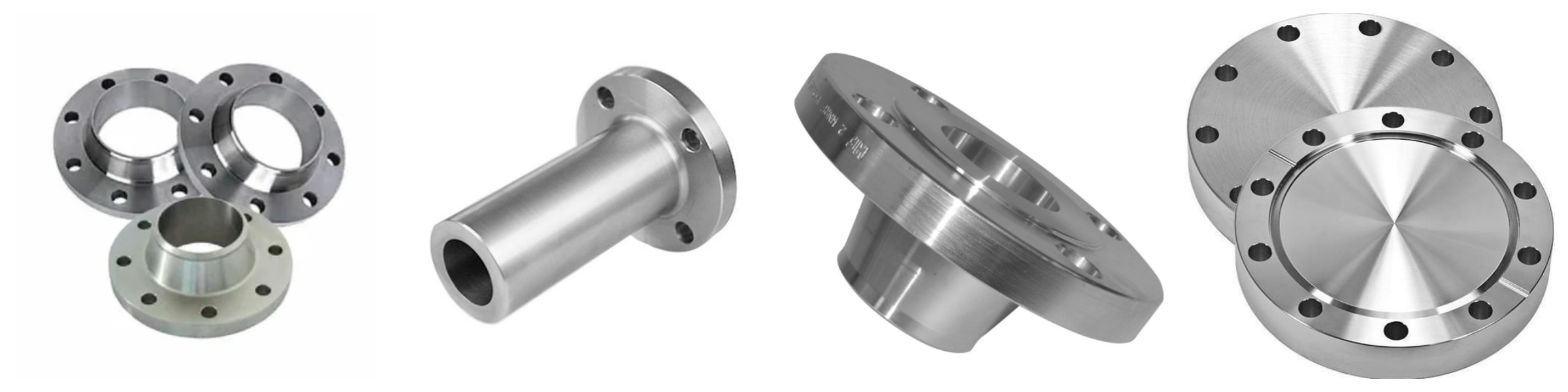

ASME B16.5 Weld Neck Flange


           ASME B16.5標準是由美國機械工程師學會（American Society of Mechanical Engineers，簡稱ASME）制定的一項廣泛應用于全球工業領域的標準，全稱為“管道法蘭和法蘭管件”。

ASME B16.5標準詳細規定了鋼制管法蘭、螺栓連接法蘭、盲法蘭、環連接面法蘭等各種類型法蘭的設計、尺寸、材料選擇、制造工藝、檢驗方法以及標記要求。該標準為全球工業界提供了統一且權威的技術規范，確保法蘭的安全性和互換性。

           ASME B16.5標準主要適用于公稱直徑從1/2英寸至24英寸的鋼質和鎳合金法蘭及其配套部件。這些法蘭廣泛應用于石油天然氣、化工、電力、核能、船舶制造以及建筑等多個行業中的管道系統連接。

尺寸范圍

1/2" to 24" DN10-DN600

壓力等級

Class 150 , 300, 600, 900, 1500, 2500

表面處理

刷黑漆、防銹油、熱鍍鋅、電熱鍍鋅等

質量檢測

EN 10204/3.1B

Raw Materials Certificate

100% Radiography Test Report

Third Party Inspection Report, etc

生產工藝

鍛造，熱處理，車床精加工

密封面形式

Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Large Male-Female (LMF), Lap-Joint Face (LJF), Small Male-Female (SMF), Small Tongue, Large Tongue & Groove, Groove

Material Test Certificates (MTC) as per EN 10204 3.1 and EN 10204 3.2, Test Certificates certifying NACE MR0103, NACE MR0175


       對焊法蘭的簡介


           對焊法蘭（Welding Neck Flange，簡稱WN法蘭）是一種管道連接件，其主要特點是通過法蘭頸部與管道的對焊連接，實現管道系統的高強度、高密封性連接。對焊法蘭具有一個較長的頸部，該頸部與管道通過焊接方式連接。頸部的設計不僅增強了法蘭與管道的連接強度，還提供了更平滑的流體通道，減少了流體阻力。法蘭密封面是對焊法蘭與配對法蘭或設備連接的關鍵部分。常見的法蘭面型式有平面（FF）、凸面（RF）、凹面（FM）、榫槽面（TG）等。不同型式的法蘭面適用于不同的密封要求和工況條件。對焊法蘭上均勻分布有螺栓孔，用于與配對法蘭通過螺栓和螺母緊固連接。螺栓孔的數量、大小和分布位置均按照標準規定執行，以確保連接的可靠性和互換性。

           對焊法蘭的制造過程包括原材料準備、鍛造或鑄造成型、機械加工、熱處理、無損檢測等步驟。其中，鍛造和鑄造是對焊法蘭成型的主要方法。鍛造法蘭具有組織致密、強度高、韌性好的特點；鑄造法蘭則適用于大尺寸、復雜形狀法蘭的生產。機械加工用于確保法蘭的尺寸精度和表面質量；熱處理用于消除應力、提高材料的力學性能和耐腐蝕性能；無損檢測則用于檢測法蘭內部的缺陷和裂紋。


       ASME B16.5對焊法蘭的尺寸和重量參數


           ASME B16.5標準法蘭的尺寸參數通常包括公稱管徑（DN或NPS）、法蘭外徑（OD）、螺栓中心圓直徑（K）、螺栓孔直徑等。

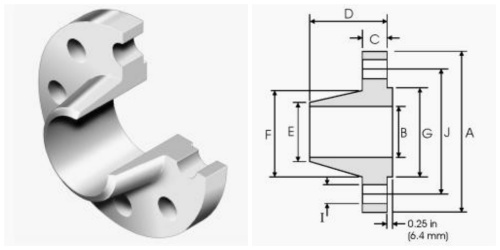

         Class 300 對焊法蘭尺寸重量表


drawing of weld neck flange

Nominal
Pipe Size

A

B

C

D

E

F

G

H

I

J

Weight

inch

mm

mm

mm

mm

mm

mm

mm

mm

Holes

mm

mm

kg/
piece

1/2

21.30

95.20

15.70

14.20

52.30

21.30

38.10

35.00

4

15.70

66.55

0.75

3/4

26.70

117.3

20.80

15.70

57.15

26.70

47.70

42.90

4

19.00

82.50

1.26

1

33.40

123.9

26.70

17.50

62.00

33.50

53.80

50.80

4

19.00

88.90

1.52

1 1/4

42.20

133.3

35.10

19.00

65.00

42.20

63.50

63.50

4

19.00

98.50

2.03

1 1/2

48.30

155.4

40.90

20.60

68.30

48.30

69.85

73. 15

4

22.30

114.3

2.89

2

60.30

165. 1

52.60

22.30

69.85

60.45

84.00

91.90

8

19.00

127.0

3.4

2 1/2

73.00

190.5

62.70

25.40

76.20

73.15

100.0

104.6

8

22.30

149.3

5.17

3

88.90

209.5

78.00

28.40

79.25

88.90

117.3

127.0

8

22.30

168.1

6.93

3 1/2

101.6

228.6

90.20

30.20

81.00

101.6

133.3

139.7

8

22.30

184.1

8.67

4

114.3

254.0

102.4

31.70

85.80

114.3

146.0

157.2

8

22.30

200.1

11.2

5

141.3

279.4

128.3

35.00

98.50

141.2

177.8

185.7

8

22.30

234.9

15.1

6

168.3

317.5

154.2

36.50

98.50

168.4

206.2

215.9

12

22.30

269.7

19.1

8

219.1

381.0

202.7

41.10

111.2

219.2

260.3

269.7

12

25.40

330.2

29.9

10

273.0

444.5

254.5

47.70

117.3

273.0

320.5

323.8

16

28.40

387.3

42.7

12

323.8

520.7

304.8

50.80

130.0

323.8

374.6

381.0

16

31.70

450.8

61.8

14

355.6

584.2


53.80

142.7

355.6

425.4

412.7

20

31.70

514.3

85.8

16

406.4

647.7

57.15

146.0

406.4

482.6

469.9

20

35.00

571.5

106

18

457.2

711.2

60.45

158.7

457.2

533.4

533.4

24

35.00

628.6

131

20

508.0

774.7

63.50

162.0

508.0

587.2

584.2

24

35.00

685.8

158

24

609.6

914.4

69.85

168.1

609.6

701.5

692.1

24

41.10

812.8

230

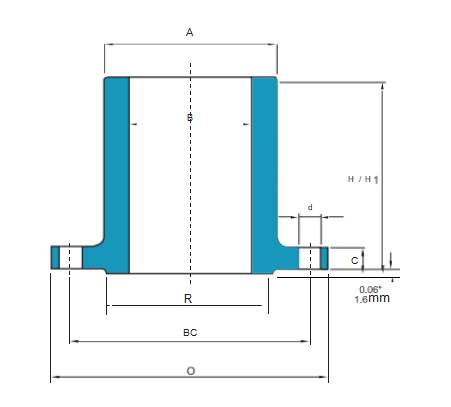

         Class 150 長頸對焊法蘭尺寸重量表


Nominal
Pipe
Size


Outside
Diameter

Thickness
of
Flange
Min.

O.D. of
Raised
Face

Hub
Diameter
at Bevel

Diameter
of Bore

Length Through Hub

Diameter
of Bolt
Circle

Number
of Holes


Diameter
of Holes

O

C

R

A

B

H

H1

BC

D

1/2

89

11.1

34.9

30.2

12.7

228.6

304.8

60.5

4

15.8

3/4

98.5

12.7

42.9

38.1

19.1

228.6

304.8

69.9

4

15.8

1

108

14.3

50.8

50.8

25.4

228.6

304.8

79.4

4

15.8

1 1/4

117.5

15.9

63.5

60.3

31.8

228.6

304.8

88.9

4

15.8

1 1/2

127

17.5

73

66.7

38.1

228.6

304.8

98.4

4

15.8

2

152.5

19.1

92.1

82.5

50.8

228.6

304.8

120.7

4

19

2 1/2

178

22.2

104.8

95.2

63.5

228.6

304.8

139.7

4

19

3

190.5

23.8

127

107.9

76.2

228.6

304.8

152.4

4

19

3 1/2

216

23.8

139.9

124

88.9

228.6

304.8

177.8

8

19

4

228.5

23.8

157.2

139.7

101.6

228.6

304.8

190.5

8

19

5

254

23.8

185.7

165.1

127

228.6

304.8

215.9

8

22.5

6

279.5

25.4

215.9

196.8

152.4

228.6

304.8

241.3

8

22.5

8

343

28.6

269.9

247.6

203.2

228.6

304.8

298.4

8

22.5

10

406.5

30.2

323.9

304.8

254

228.6

304.8

361.9

12

25.5

12

482.5

31.8

381

365.1

304.8

228.6

304.8

431.8

12

25.5

14

533.5

34.9

412.8

406.4

355.6

228.6

304.8

476.2

12

28.5

16

597

36.5

469.9

457.2

406.4

228.6

304.8

539.7

16

28.5

18

635

39.7

533.4

508

457.2

228.6

304.8

577.8

16

31.8

20

698.5

42.9

584.2

558.8

508

228.6

304.8

635

20

31.8

24

813

47

692.2

666.7

609.6

228.6

304.8

749.3

20

35.1


         Class 150 ASME B16.47A 對焊法蘭尺寸表


drawing of weld neck flange

Nominal
P ipe S ize



A

C

D

E

F

G

H

I

J

R

Overall
Diameter

WNF
Flange
Thickness
min

Blind
Flange
Thickness
min

Overall
Length
WNF

Diameter
at Weld
Bevel

Hub
Diameter

Face
Diameter

Number
of Holes


Bolt Hole
Diameter

Diameter
of Circle
of Holes

Fillet

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

22

749.3

45.97

45.97

149.35

558.8

609.6

641.35

20

35.05

692.15

9.65

26

869.95

68.33

68.33

120.65

660.4

676. 15

749.3

24

35.05

806.45

9.65

28

927.1

71.37

71.37

125.48

711.2

726.95

800.1

28

35.05

863.6

11.18

30

984.25

74.68

74.68

136.65

762

781.05

857.25

28

35.05

914.4

11.18

32

1060.5

81.03

81.03

144.53

812.8

831.85

914.4

28

41.15

977.9

11.18

34

1111.3

82.55

82.55

149.35

863.6

882.65

965.2

32

41.15

1028.7

12.70

36

1168.4

90.42

90.42

157.23

914.4

933.45

1022.4

32

41.15

1085.9

12.70

38

1238.3

87.38

87.38

157.23

965.2

990.60

1073.2

32

41.15

1149.4

12.70

40

1289.1

90.42

90.42

163.58

1016

1041.4

1124.0

36

41.15

1200.2

12.70

42

1346.2

96.77

96.77

171.45

1066.8

1092.2

1193.8

36

41.15

1257.3

12.70

44

1403.4

101.6

101.60

177.80

1117.6

1143

1244.6

40

41.15

1314.5

12.70

46

1454.2

103. 12

103.12

185.67

1168.4

1196.9

1295.4

40

41.15

1365.3

12.70

48

1511.3

107.95

107.95

192.02

1219.2

1247.7

1358.9

44

41.15

1422.4

12.70


       ASME B16.5對焊法蘭的應用優勢



         一、結構優勢


           不易變形：對焊法蘭的結構設計合理，焊口離接合面距離大，使得接合面能夠免受焊接溫度變形的影響，從而保證了法蘭的穩定性和可靠性。

           密封性好：對焊法蘭的密封面通常采用平面或凹凸面等形式，配合適當?shù)膲|片，能夠?qū)崿F(xiàn)良好的密封效果，防止介質泄漏。


         二、性能優勢


           耐酸堿、抗防腐：對焊法蘭通常采用耐腐蝕材料制成，如不銹鋼、合金鋼等，能夠在酸堿等腐蝕性介質中保持良好的性能，延長使用壽命。

           耐高溫、高壓：對焊法蘭能夠承受高溫、高壓的工作環境，適用于各種惡劣工況下的管道連接。


         三、應用優勢


           適用范圍廣：對焊法蘭適用于各種壓力或溫度大幅度波動的管線，以及高溫、高壓及低溫的管道系統。同時，也適用于輸送價格昂貴、易燃易爆介質的管路。

           連接形式多樣：對焊法蘭的連接形式靈活多樣，可以根據實際需求選擇單面焊接、雙面螺母連接等方式，方便安裝和維護。

           可定制性強：對焊法蘭可以根據客戶的具體需求進行定制，包括尺寸、材質、壓力等級等方面的定制，滿足各種特殊工況下的使用需求。
