法蘭式絕緣接頭
    發布時間: 2014-08-28 13:24

絕緣法蘭是對同時具有埋地鋼質管道要求的密封性能和電法腐蝕防護工程所要求的電絕緣性能的管道法蘭接頭的統稱。它包括一對鋼質法蘭、兩法蘭間的絕緣密封件、法蘭緊固件和緊固件絕緣零件以及與兩片法蘭已分別相焊的一對鋼質短管。

絕緣法蘭與絕緣接頭是我廠多年來為石油、化工等行業生產的產品，它結構簡單，使用安全，性能可靠，得到了廣泛應用并深受好評。

絕緣法蘭產品已形成系列，當有特殊情況時，可依據用戶要求另行設計制造


法蘭式絕緣接頭

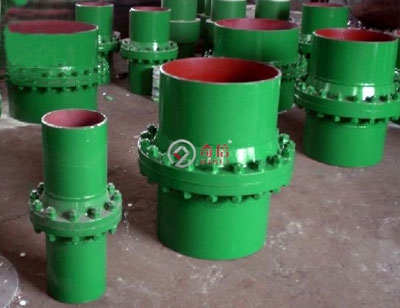

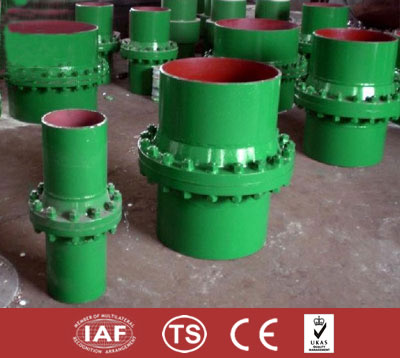

產品圖

結構圖

產品闡述

絕緣法蘭是對同時具有埋地鋼質管道要求的密封性能和電法腐蝕防護工程所要求的電絕緣性能的管道法蘭接頭的統稱。它包括一對鋼質法蘭、兩法蘭間的絕緣密封件、法蘭緊固件和緊固件絕緣零件以及與兩片法蘭已分別相焊的一對鋼質短管。
絕緣法蘭與絕緣接頭是我廠多年來為石油、化工等行業生產的產品，它結構簡單，使用安全，性能可靠，得到了廣泛應用并深受好評。
絕緣法蘭產品已形成系列，當有特殊情況時，可依據用戶要求另行設計制造。

產品用途

本產品適用于油、氣、水等介質埋地管道的電化學腐蝕防護、聯接。并起到了絕緣保護作用。

分類

本產品按其絕緣密封件的不同分為比壓密封型絕緣法蘭（簡稱I型絕緣法蘭）和自緊密封型絕緣法蘭（簡稱II型絕緣法蘭）兩種。
I型絕緣法蘭適用范圍為：公稱壓力Pn≤2.5MPa。

特點

1、具有埋地管道電法腐蝕防護工程所要求的電絕緣性能。
2、能在管輸介質要求的溫度、壓力下長期可靠的工作，有足夠的強度和密封性能。
3、結構合理，組裝、拆卸、更換零件方便。

主要技術參數

1、適用溫度：≤100℃
2、壓力范圍：Pn0.6MPa～Pn16MPa
3、產品規格：Dn50～Dn1200

Pn
(Mpa) 		Dn(mm) 50 65 80 100 150 200 250 300
0.6 dw×s (57×3) 60×3 (73×3) 76×3 89×3.5 (108×4) 114×4 199×4.5 168×5 219×6 273×6.5 325×7.5
Do 140 140 160 160 190 210 210 265 265 320 375 400
H 691 691 693 693 699 703 703 713 713 727 733 739
kg 7 7 8 8 12 15 16 25 26 40 53 74
1.0 Do 165 165 185 185 200 220 250 285 285 340 395 445
H 703 703 703 703 713 719 719 713 713 727 733 739
Kg 10 10 12 12 15 19 19 32 33 46 61 77
1.6 Do 165 165 185 185 200 220 220 285 285 340 405 460
H 703 703 703 703 713 717 717 723 723 727 743 755
Kg 10 10 12 12 15 19 19 32 33 470 67 87
2.5 Do 165 165 185 185 200 235 235 300 300 360 425 485
H 703 703 713 713 723 733 733 739 753 763 779 787
Kg 10 10 14 14 17 24 24 42 42 62 86 118
Pn
(Mpa) 		Dn(mm) 350 400 500 600 700
0.6 dw×s 355.6×9 (377×9) 406.4×9 426×9 508×9 (530×9) 610×9 (630×9) 711×9 (720×9)
Do 490 485 540 535 645 645 755 755 860 860
H 739 723 743 723 953 929 959 935 977 979
kg 94 92 110 105 165 157 204 197 247 248
1.0 Do 505 500 565 565 670 670 780 780 895 895
H 739 723 761 761 985 963 995 995 1007 1017
Kg 101 105 130 129 198 187 253 241 312 307
1.6 Do 520 520 580 580 715 715 840 840 910 910
H 771 759 781 777 995 1003 1031 1057 1057 1049
Kg 125 125 160 158 268 264 374 365 415 401
2.5 Do 555 555 620 620 730 730 845 845 960 960
H 807 807 831 831 1061 1061 1087 1084 1109 1109
Kg 170 167 221 217 325 319 430 441 617 616
