整體式絕緣接頭
    發布時間: 2014-08-28 13:25
采用直線滾動導軌,貼塑復合導軌,即使在大載荷切削時,仍保持機床良好性能
整體式絕緣接頭

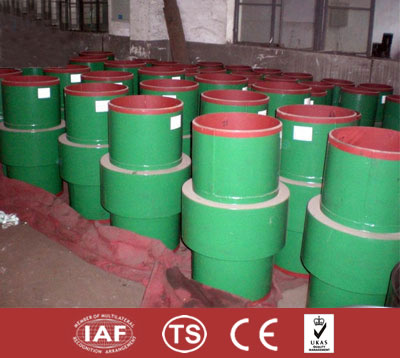

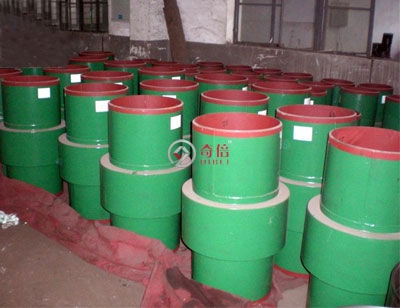

產品圖

結構圖

產品闡述:

絕緣接頭是燃?xì)廨斉浜褪凸芫€系統中不可缺少的重要管道附件，主要應用于燃?xì)廨斉湎到y(tǒng)和燃?xì)庹{(diào)壓站，其作用是將燃?xì)廨斉涔芫€的各段間、燃?xì)庹{(diào)壓站與輸配管線間相互絕緣隔離，保護其不受電化學腐蝕，延長使用壽命，還可直接埋地使用。本公司的整體式絕緣接頭是在同國外產品進行對比、分析、研究的基礎上著重針對我國燃?xì)廨斉涔芫€中經常出現的泄漏問題進行設計的。絕緣接頭是同時具有埋地鋼質管道要求的密封性能、強度性能和電法腐蝕所要求的絕緣性能的管道接頭的統稱，它包含組合件、絕緣板、填料、密封環、短管等。

結構特性:

絕緣接頭采用整體擠壓焊接形式，不得采用螺栓、法蘭連接型。絕緣接頭采用將絕緣和密封材料夾入并固定于套筒（組合件）內得形式。絕緣接頭組裝完后，給內部元件應固定在相應位置。在土壤壓力、規定得管道操作壓力和廠內或現場得水壓測試下，整個絕緣接頭保持完好。絕緣接頭密封元件在接頭內部緊靠絕緣板，具有永久得彈性，且密封元件的兩面直接與裸露金屬表面接觸不會移動，確保了接頭的緊密性

產品特點:

絕緣性能好：2500V搖表測試絕緣電阻≥200MΩ，擊穿電壓≥3KV。
壽命長：與管線同壽命、等強度。
強度高：壓力試驗≥1.5PN（設計壓力）。
使用溫度：-30℃——+90℃。
適用介質：油、氣、水、化工原料、煤漿等。
材料特點：
本查您所采用的材料滿足以下要求：
絕緣材料：高強度環氧樹脂和玻璃纖維層狀符合材料：ASTM D709 G11。
彎曲強度：縱向≥390MPa、橫向≥290MPa；
拉伸強度：縱向≥340MPa、橫向≥240MPa；
抗壓強度：≥340MPa；
吸水性：≤30mg；
浸水后電阻≥5*108Ω
擊穿電壓≥35KV
組合鋼體：16Mn、JB4726、ASTM A694 F52、F60
短管：20＃、16Mn、GB8163-99；
X70、X65、X56、X52、X46、API SPEC.5L。
密封材料：O形或U形密封環：氟橡膠、腈基丁二烯橡膠，符合ASTM D2000。
填充材料：冷固性樹脂；
絕緣涂料；進口液體環氧樹脂；
防腐材料：熱縮防腐材料；

安裝要求：

1.絕緣接頭安裝處50米內，避免有待焊死口。
2.絕緣接頭與管線連接后，不許在接頭5米內起吊管線。
3.絕緣接頭與管線儀器試壓。
4.絕緣接頭與管線連接后，應按要求補口、防腐作業時不準使絕緣接頭表面溫度高于120℃。
5.絕緣接頭可安裝在地下直管段上。
6.絕緣接頭采用地面安裝時，應安裝在距彎頭20米外的只管段上并設置支架。
7.絕緣接頭避免安裝在立管上。
8.埋地安裝時應避免安裝在常年積水處。

PN25壓力等級絕緣接頭
型號
Type 		規格
Specification 		A B L 鋼管材質
Steel pipe material
DN25-25 DN25 34 4 250 鋼管(Steel Pipe) 20
GB/T8163
DN25B-25 32 4 250
DN40-25 DN40 48 4 300
DN50-25 DN50 60 4 350
DN50B-25 57 4 350
DN65-25 DN65 76 5 350
DN80-25 DN80 89 5 400
DN100-25 DN100 114 5 400
DN100B-25 108 5 400
DN125-25 DN125 140 6 500
DN125B-25 133 6 500
DN150-25 DN150 168 7 500
DN150B-25 159 7 500
DN200-25 DN200 219 7 500
DN250-25 DN250 273 8 800
DN300-25 DN300 325 8 800
DN350-25 DN350 356 8 900
DN350B-25 377 8 900
DN400-25 DN400 406 8 900 鋼管(Steel Pipe) 16MnR
GB6654
DN400B-25 426 8 900
DN450-25 DN450 457 8 900
DN450B-25 480 8 900
DN500-25 DN500 508 10 900
DN500B-25 530 10 900
DN600-25 DN600 610 10 1000
DN600B-25 630 10 1000
DN700-25 DN700 711 10 1200
DN700B-25 720 10 1200
DN800-25 DN800 813 12 1300
DN800B-25 820 12 1300
