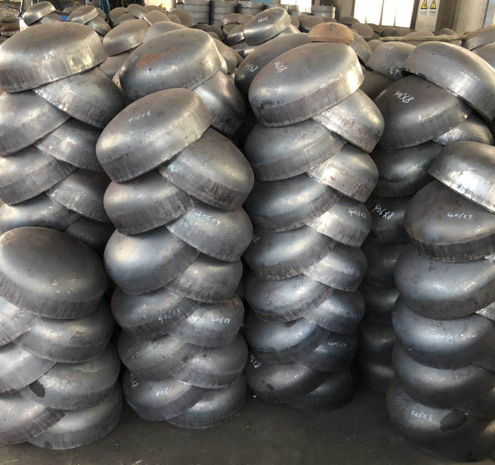

管帽
來源:
|
作者:qibest
|
發布時間: 2024-09-12
|
767 次瀏覽
|
分享到:
產品概要：
尺寸范圍：1/2″~48″ (DN15~DN1200)
壓力等級：3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
材質牌號：304/304L、316/316L、316Ti、321、317L、S31803、S31254、S32750、S32760、A234 WPB、20#等
制造工藝：切割、壓制、熱處理 、精加工
產品標準：ASME B16.9, GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635, SY/T0510, DIN2617等
壓力等級：3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
材質牌號：304/304L、316/316L、316Ti、321、317L、S31803、S31254、S32750、S32760、A234 WPB、20#等
制造工藝：切割、壓制、熱處理 、精加工
產品標準：ASME B16.9, GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635, SY/T0510, DIN2617等
應用領域
產品詳細
 |

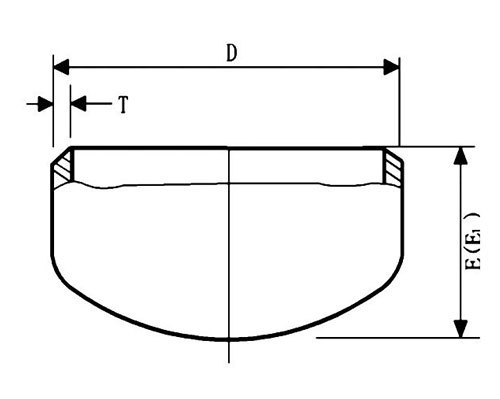

| 公稱通徑 Nominal Size | 端部外徑 Outside diameter at Bevel | 長度 Length | 對尺寸E的限制厚度 Limiting wall Thickness for Length E | ||
| DN | NPS | D | E | E1 | |
| 15 | 1/2 | 21.3 | 25 | 25 | 4.57 |
| 20 | 3/4 | 26.7 | 25 | 25 | 3.81 |
| 25 | 1 | 33.4 | 38 | 38 | 4.57 |
| 32 | 1-1/4 | 42.2 | 38 | 38 | 4.83 |
| 40 | 1-1/2 | 48.3 | 38 | 38 | 5.08 |
| 50 | 2 | 60.3 | 38 | 44 | 5.59 |
| 65 | 2-1/2 | 73.0 | 38 | 51 | 7.11 |
| 80 | 3 | 88.9 | 51 | 64 | 7.62 |
| 90 | 3-1/2 | 101.6 | 64 | 76 | 8.13 |
| 100 | 4 | 114.3 | 64 | 76 | 8.64 |
| 125 | 5 | 141.3 | 76 | 89 | 9.65 |
| 150 | 6 | 168.3 | 18 | 102 | 10.92 |
| 200 | 8 | 219.1 | 102 | 127 | 12.70 |
| 250 | 10 | 273.0 | 127 | 152 | 12.70 |
| 300 | 12 | 323.9 | 152 | 178 | 12.70 |
| 350 | 14 | 355.6 | 165 | 191 | 12.70 |
| 400 | 16 | 406.4 | 178 | 203 | 12.70 |
| 450 | 18 | 457.0 | 203 | 229 | 12.70 |
| 500 | 20 | 508.0 | 229 | 254 | 12.70 |
| 550 | 22 | 559.0 | 254 | 254 | 12.70 |
| 600 | 24 | 610.0 | 267 | 305 | 12.70 |
| 650 | 26 | 660.0 | 267 | - | - |
| 700 | 28 | 711.0 | 267 | - | - |
| 750 | 30 | 762.0 | 267 | - | - |
| 800 | 32 | 813.0 | 267 | - | - |
| 850 | 34 | 864.0 | 267 | - | - |
| 900 | 36 | 914.0 | 267 | - | - |
| 950 | 38 | 965.0 | 305 | - | - |
| 1000 | 40 | 1016.0 | 305 | - | - |
| 1050 | 42 | 1067.0 | 305 | - | - |
| 1100 | 44 | 1118.0 | 343 | - | - |
| 1150 | 46 | 1168.0 | 343 | - | - |
| 1200 | 48 | 1219.0 | 343 | - | - |
注釋：
1）、管帽形狀為標準橢圓形；
2）、管帽的長度不大于限制厚度時為E，大于限制厚度時為E1；當管帽的公稱尺寸≥DN650（NPS26）時，長度E1按采購方與制造商協商的尺寸制造，或按制造商的尺寸供貨。
