彎頭支管臺
    發布時間: 2014-08-28 13:49
產品簡介】 1:精銅主體：龍頭主體選用優質精銅錠，采用國際最先進的重力澆鑄工藝，經精密機械加工制造，渾然天成，堅固耐用閥芯采用精密進口的陶瓷閥芯，擁有鉆石般的硬度。
彎頭支管臺
對焊支管臺 承插支管臺 螺紋支管臺 短管支管臺 斜接支管臺 彎頭支管臺

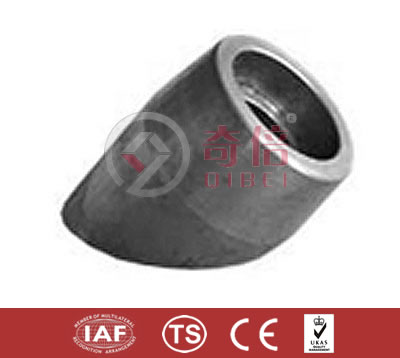

產品圖

結構圖

參數表
支管公稱通徑
Nominal Diameter of Branch 		適用主管公稱通徑
Nominal Diameter of Suited Main Pipe
不小于≥ 		d A
DN
(mm) 		NPS
(in) 		mm in 3000LB
8 1/4 32 1.1/4 38 40
10 3/8 32 1.1/4 38 40
15 1/2 32 1.1/4 38 40
20 3/4 40 1.1/2 44 48
25 1 50 2 57 57
32 1.1/4 65 2.1/2 73 64
40 1.1/2 80 3 79 68
50 2 100 4 106 83

說明：
1、尺寸D適于符合ANSI B16.9的長半徑90o彎頭
2、彎頭支管臺的上端型式有三種，選用時應注明：
WEL—對焊 SEL—承插口 TEL—錐管螺紋(內)NPT或Rc、Rp
3、3000LB級彎頭支管臺適用于下列支管壁厚等級：Sch40、Sch80、STD、XS.
4、訂貨時應注明彎頭及支管公稱尺寸、壓力等級、材料編號，如用于公制管，應注明主管及支管外徑和壁厚尺寸。
TEL 4″×1.1/2″ 3000LB 20 (用于英制管)
SEL 108×18 6×3 20 (用于公制管)


彎頭公稱通徑
Elbow Nominal Diameter 		mm 32 40 50 65 80 100 150 200 250 300
in 1.1/4 1.1/2 2 2.1/2 3 4 6 8 10 12
size D 50 54 72 93 108 144 218 290 362 434
