對焊支管臺
    發布時間: 2014-08-28 13:29
配備國內外知名品牌廠家系統，具有最佳的性價比，屬于高效率、高性能機床，適用于機械制造行業中各種復雜曲面零件的加工，特別適用于模具加工。
對焊支管臺
對焊支管臺 承插支管臺 螺紋支管臺 短管支管臺 斜接支管臺 彎頭支管臺

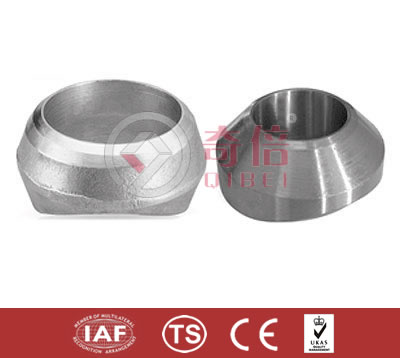

產品圖

結構圖

參數表
公稱通徑 Nominal Diameter 適用主管公稱通徑 Nominal Diameter of Suited Main Pipe L E
mm in mm in STD XS XXS STD XS XXS
6 1/8 20 3/4 15.9 - - 15.9 - -
8 1/4 20 3/4 15.9 - - 15.9 - -
10 3/8 25 1 19.1 - - 19.1 - -
15 1/2 32 1.1/4 19.1 19.1 28.6 23.8 23.8 14.3
20 3/4 40 1.1/2 22.2 22.2 31.8 30.2 30.2 19.1
25 1 40 1.1/2 27.0 27.0 38.1 36.5 36.5 25.4
32 1.1/4 65 2.1/2 31.8 31.8 44.5 44.5 44.5 33.3
40 1.1/2 65 2.1/2 33.3 33.3 50.8 50.8 50.8 38.1
50 2 80 3 38.1 38.1 58.6 65.1 65.1 42.9
60 2.1/2 100 4 41.3 41.3 61.9 76.2 76.2 54.0
80 3 125 5 44.5 44.5 73.0 93.7 93.7 77.0
90 3.1/2 150 6 47.0 47.0 - 101.6 101.6 -
100 4 150 6 50.8 50.8 84.1 120.7 120.7 98.4
125 5 200 8 57.2 57.2 93.7 141.3 141.3 122.2
150 6 200 8 60.3 77.8 104.8 169.9 169.9 146.1
200 8 250 10 69.9 98.4 - 220.7 220.7 -
250 10 300 12 77.8 93.7 - 274.6 265.1 -
300 12 350 14 85.7 103.2 - 325.4 317.5 -
350 14 400 16 88.9 100.0 - 357.2 350.9 -
400 16 450 18 93.7 106.4 - 408.0 403.2 -
450 18 500 20 96.8 111.1 - 458.8 455.6 -
500 20 600 24 101.6 119.1 - 508.8 509.6 -
600 24 650 26 115.9 139.7 - 614.4 614.4 -

說明：
1、 表列“適用主管公稱通徑”為一般用途，如需用用于更小的主管尺寸，請致電本公司技術部門。
2、 表列E值適用于國際通用系列的鋼管尺寸（英制管），如需用于國內沿用系列鋼管（公制管）E值將有所調整，但L值不變。
3、上表所列對焊支管臺有STD、XS、XSS三種等級，選用較為復雜，為此，用戶選用時，必須將主管及支管的公稱通徑及壁厚等級注明，本公司可根據上述參數確定符合用戶需要的支管臺等級及有關結構尺寸，如用于公制管，用戶應注明主管及支管的外徑和壁厚尺寸。
4、 定貨時必注明主管及支管尺寸、壓力等級及材料編號。如：WOL 14″×4″ Sch40×STD 16Mn (用于英制管) WOL 377×108 12×8 16Mn (用于公制管)
